Styczniki i przekaźniki termobimetalowe CTX3

Data publikacji:
30.03.2016

Legrand Polska rozszerza ofertę produktów dedykowanych dla budownictwa komercyjnego i przemysłu wprowadzając do sprzedaży styczniki i przekaźniki termobimetalowe CTX3 gdzie oprócz standardowych wykonań dostępne są też styczniki 4-biegunowe, styczniki miniaturowe, styczniki sterujące oraz styczniki z cewkami na prąd stały, zapewniając w ten sposób swoim Klientom możliwość kompleksowej realizacji inwestycji w zakresie aparatury elektrycznej.

Styczniki przemysłowe CTX3

Nowe, trój- i czterobiegunowe styczniki CTX3 oraz styczniki miniaturowe CTX3 mini przeznaczone są do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania  AC-3 (łączenie silników klatkowych) oraz AC-1 (łączenie urządzeń grzejnych). Oferta została podzielona ze względu na prądy łączeniowe na 9 grup (gabarytów) o prądach łączeniowych od 6 A (CTX3 mini) do 800 A (CTX3 800) dla kategorii użytkowania AC-3.

ctx3

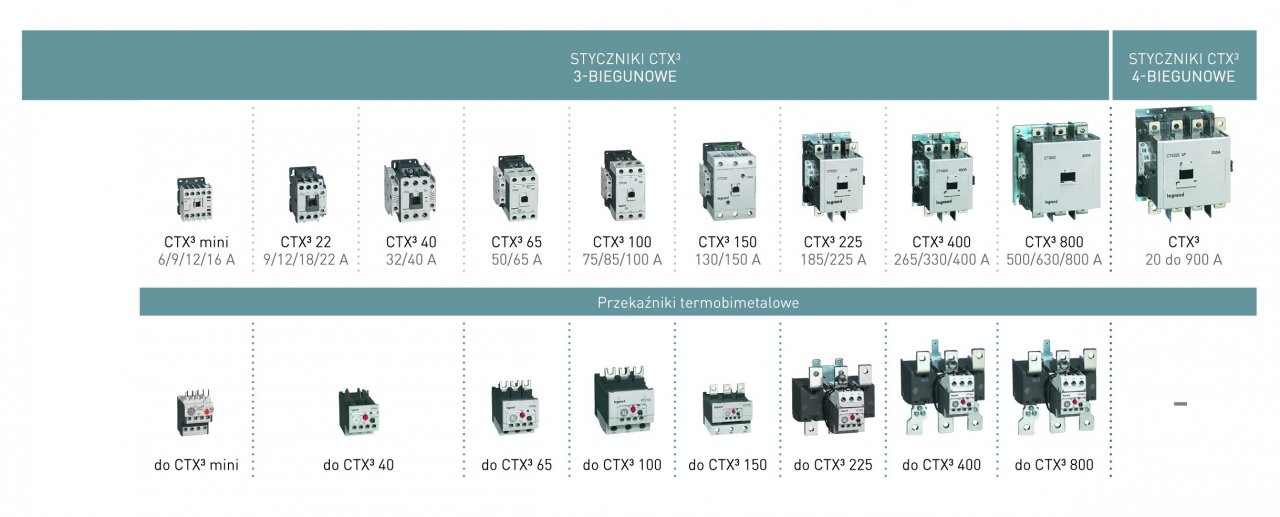

  Rys.1 Zakres oferty styczników CTX3 3- i 4-biegunowych oraz przekaźników termobimetalowych.

Jednym z podstawowych parametrów podawanych w przypadku styczników jest ich wytrzymałość mechaniczna. Przy znamionowym obciążeniu w kategorii AC-3 styczniki CTX3 wytrzymują aż do 15 milionów cykli łączeniowych. Kolejnym parametrem określającym trwałość styczników jest maksymalna częstotliwość załączania (częstość operacji łączeniowych), która dla styczników CTX3 wynosi od 1200 do 1800 cykli/godzinę przy obciążeniu znamionowym w kategorii AC-3.

Istotną zmianą w nowej ofercie CTX3 jest wprowadzenie styczników wyposażonych w cewki sterujące pracujące przy napięciu stałym 24, 48 lub 240 V DC. W przypadku zaś styczników z cewkami sterowanymi napięciem przemiennym dostępne są wykonania na 24, 48, 110, 230, 380 i 440 V AC (50/60 Hz).  Zakres napięć sterujących może zmieniać się w granicach od 0,85 do 1,1 napięcia znamionowego cewki. Pobór mocy obwodu sterowania styczników wynosi przy załączaniu od 53 do 229 VA (styczniki CTX3 od 9 do 150 A) oraz od 380 do 1000 VA (styczniki CTX3 od 185 do 800 A), natomiast moc podtrzymania kształtuje się w granicach od 9 VA do 29 VA.

Wszystkie wymienione produkty spełniają wymagania norm IEC/EN 60947-1 oraz EN 60947-4-1 potwierdzone stosownymi certyfikatami.

Wszechstronny wybór styczników CTX3 oraz CTX3 mini dla różnych wartości prądów znamionowych i napięć sterujących, różnorodność wyposażenia pomocniczego i akcesoriów oraz możliwość pełnej współpracy z przekaźnikami termobimetalowymi oraz nowymi wyłącznikami silnikowymi MPX3 , pozwalają na tworzenie wszechstronnych rozwiązań do sterowania silnikami (kompaktowe układy rozruchowe, zestawy nawrotne, itd.) przy spełnieniu najwyższych wymagań projektowych.

Źródła zdjęć/rysunków:

Rys1 – str. 3 broszury MPX3/CTX3
