Bezpieczna instalacja elektryczna na poddaszu

Data publikacji:
12.09.2018
Poddasze użytkowe to bardzo popularne rozwiązanie zagospodarowania powierzchni strychu, który może stać się bardzo komfortową przestrzenią relaksu. Podstawowym warunkiem bezpieczeństwa użytkowania poddasza jako pomieszczenia o funkcji mieszkalnej jest instalacja elektryczna zaprojektowana i wykonana z uwzględnieniem warunków przeciwpożarowych.

Instalacja elektryczna na poddaszu

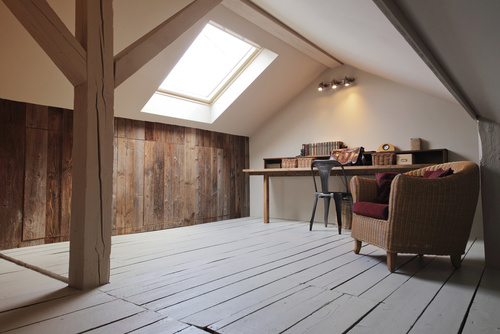

Pomieszczenie użytkowe na poddaszu, z oknem dachowym wychodzącym na piękne widoki otoczenia, to bardzo atrakcyjne rozwiązanie przestrzeni. Ze względu na swój przytulny, kameralny charakter może być ono aranżowane zarówno na miejsce pracy, jak i wypoczynku. Najczęściej wybieranym typem zadaszenia w budownictwie jednorodzinnym jest dach dwuspadowy
o konstrukcji krokwiowej, gdyż daje on większe możliwości zagospodarowania poddasza.
Konstrukcja więźby dachowej jest oddzielana od przestrzeni użytkowej wewnątrz budynku zabudową z płyt gipsowo-kartonowych lub deskowaniem. Obecność materiałów palnych, ekspozycja na ekstremalne temperatury latem i złożona konstrukcja dachu sprawiają, że prowadzenie instalacji elektrycznej w tych przegrodach wymaga bardzo dokładnego wykonawstwa i znajomości odpowiednich wymogów prawnych dotyczących ochrony przeciwpożarowej budynków. Na trasy przewodów instalacji elektrycznej na poddaszu wpływ ma liczba i kąt skosów, załamania połaci dachowej oraz ścianka kolankowa i jej wysokość. Jako zewnętrzna ściana ułatwia ona adaptację pomieszczenia użytkowego i prowadzenie przewodów elektrycznych, jednak nie wszystkie projekty ją przewidują, co może komplikować prowadzenie okablowania.

Jeśli konstrukcja zadaszenia zawiera ścianę kolankową, można w niej łatwo poprowadzić okablowanie. Bardziej problematyczna może być sytuacja, w której poddasze jest w całości przykryte dachem skośnym, a projekt instalacji przewiduje prowadzenie przewodów zasilających gniazda i źródła światła w przestrzeni połaci dachowej. Dach to przegroda niejednorodna, zazwyczaj docieplana wełną mineralną o właściwościach niepalnych. Termoizolacja jest zamykana pomiędzy folią paroprzepuszczalną od góry i paroizolacyjną od dołu, co chroni ją przed zawilgoceniem pod wpływem pary wodnej. Aby uniknąć przerwania warstwy paroizolacji, instalację najlepiej poprowadzić wzdłuż drewnianych krokwi, między folią paroizolacyjną a zabudową z płyt gipsowo-kartonowych lub deskowaniem.

Zgodnie z normą PN-EN 13501-1+A1:2010 „Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków” drewno to materiał palny klasy D, dlatego podstawowym założeniem planowania instalacji elektrycznej w takim przypadku jest zapewnienie bezawaryjnej i bezpiecznej eksploatacji, ze szczególnym uwzględnieniem bezpieczeństwa przeciwpożarowego. Ogólnych wytycznych w tym zakresie dostarcza Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 Nr 109 poz. 719, które mówi, że „zabronione jest instalowanie opraw oświetleniowych oraz osprzętu instalacji elektrycznych, jak wyłączniki, przełączniki, gniazda wtyczkowe bezpośrednio na podłożu palnym, jeżeli ich konstrukcja nie zabezpiecza podłoża przed zapaleniem”. Dlatego przewody należy bezwzględnie prowadzić w atestowanych rurach osłonowych z tworzywa o właściwościach samogasnących, nierozprzestrzeniających płomienia, co pozwoli oddzielić je od drewnianego podłoża. Rury mocuje się do krokwi za pomocą klipsów montażowych, również samogasnących i nierozprzestrzeniających płomienia. Niewskazane jest natomiast przytwierdzanie przewodów do stalowych profili montażowych, co może powodować ryzyko przebicia izolacji przewodu na etapie montażu płyt-gipsowo kartonowych blachowkrętami. Należy również pamiętać, że konstrukcja dachu ulega naprężeniom pod wpływem zmian termicznych i wilgotnościowych, dlatego rury i przewody należy prowadzić z zapasem długości, tak by wyeliminować ryzyko przerwania izolacji przewodu pod wpływem czynników mechanicznych. Rury, w których prowadzi się przewody, powinny być przy tym odpowiednio giętkie i odporne na ściskanie do 320 N. W przypadku, gdy poddasze jest wykończone drewnianymi deskami, należy dodatkowo zadbać o odpowiednie oddzielenie gniazd elektrycznych i źródeł światła, które pracując w wysokich temperaturach mogą stanowić źródło potencjalnego pożaru. Należy je umieszczać w atestowanych puszkach z tworzywa samogasnącego, nierozprzestrzeniającego płomienia, jaki mógłby powstać wskutek nadmiernego wzrostu temperatury, stopienia izolacji przewodów i iskrzenia.
