Jeszcze kilkanaście lat temu w celu ochrony ludzi i urządzeń w systemach dystrybucji elektrycznej i zabezpieczenia silników stosowane były tylko wkładki topikowe. Ich podstawową funkcją była ochrona przed przetężeniami prądowymi, czyli zwarciami i przeciążeniami. Z biegiem czasu powstały pierwsze automatyczne wyłączniki. Urządzenia te mają zdecydowanie więcej zalet niż rozwiązania bezpiecznikowe.
Najwyższa wydajność wyłączników silnikowych
Z upływem czasu wydajność wkładki bezpiecznika może się pogorszyć, powodując nawet przepalenie w znamionowych warunkach pracy urządzeń. Jako że nie ma możliwości przeprowadzenia testów bezpiecznika, niemożliwe jest poznanie dokładnej wartości prądu, która spowoduje jego przepalenie. Inaczej jest w przypadku wyłączników, które są testowane podczas produkcji i mogą być ponownie testowane w trakcie eksploatacji. Dzięki temu urządzenia te zapewniają najwyższą wydajność.
Zwiększone bezpieczeństwo pracy
Rozszerzone zabezpieczenia silnika
Oszczędność kosztów w przemyśle
-
do obwodu trójfazowego potrzebne są trzy wkładki bezpiecznikowe, a do każdego takiego zestawu należy doliczyć co najmniej koszt podstawy lub droższego rozłącznika bezpiecznikowego, w przeciwieństwie do wyłączników automatycznych, bezpieczniki nie mają żadnej wbudowanej zdolności przełączania, dlatego wymagane jest dodanie rozłącznika poprzedzającego: podstawę bezpiecznikową lub zastosowanie rozłącznika bezpiecznikowego, gdy jeden z trzech bezpieczników się przepali, należy wymienić wszystkie trzy. Wymaga to posiadania zapasu wkładek bezpiecznikowych na wymianę.
Większa funkcjonalność wyłączników
Jedną z najistotniejszych zalet wyłączników silnikowych jest możliwość rozszerzenia ich o dodatkowe funkcje. Chociażby o wbudowaną ochronę przed zwarciem do ziemi. Wyłączniki silnikowe, przy swoich kompaktowych rozmiarach w porównaniu do rozwiązań bezpiecznikowych, mogą być rozbudowane o szeroką szeroką gamę przydatnych akcesoriów, m.in.:
- styki pomocnicze wskazujące pozycję urządzenia (ON/OFF),
- wskaźniki wyzwolenia (wskazują jego powód – zwarcie/przeciążenie),
- mostki łączeniowe przyspieszające pracę montażowe,
- specjalne rączki serwisowe z możliwością blokady na kłódkę,
- rączki zewnętrzne na elewację itp.
Najbardziej zaawansowane wyłączniki silnikowe umożliwiają zdalne sterowanie urządzeniem, pomiary prądów znamionowych, mocy i energii oraz komunikację sieciową poprzez różnorodne interfejsy typu Modbus/SmartWire/Profibus. Dzięki temu wyłączniki silnikowe stają się urządzeniami IoT i mogą być częścią systemu Przemysłu 4.0.

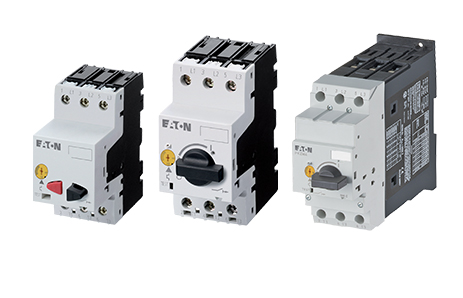

Wyłączniki silnikowe PKZ
Do 65A dostępne są wyłączniki silnikowe PKZ w 3 seriach:
- wyposażone w pokrętło obrotowe PKZM0 do 32A, o bardzo wysokiej zdolności zwarciowej Icu=150kA/400VAC,
- PKZM4 - odpowiednik PKZM0 do 65A,
- w wersji z przyciskami PKZM01 do 25A.
Wszystkie powyższe serie wyposażone są w termomagnetyczne wyzwalacze, tj. z członem przeciążeniowym i zwarciowym. Urządzenia te pracują w klasie wyzwalania 10A, tzn. np. przy 6-krotności prądu znamionowego, który występuje podczas rozruchu „przetrzymują” prąd przez 10 sekund bez automatycznego wyłączenia, a przy tym pracują prawidłowo przy znamionowych warunkach pracy silnika. Akcesoria do wszystkich serii są wspólne, co pozwala zminimalizować zapasy magazynowe.
Najpopularniejsze akcesoria do urządzeń PKZM to:
- styki pomocnicze przednie NHI-E i boczne NHI,
- wyzwalacze napięciowe: wzrostowe A-PKZ0 i podnapięciowe U-PKZ0,
- rączka serwisowa AK-PKZ0 z możliwością blokady na kłódkę w pozycji OFF,
- blok zasilający BK25/3 i mostki montażowe B3.0-… do szybkiego rozprowadzenia zasilania.

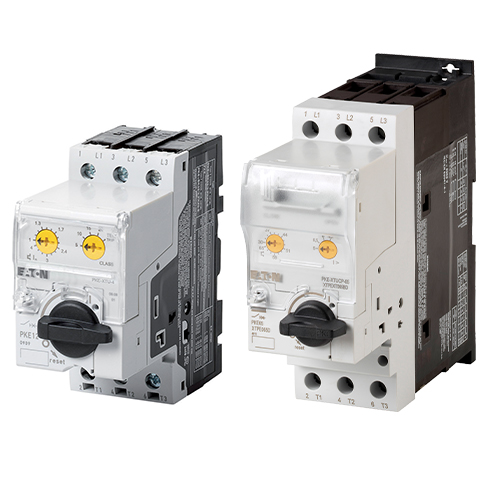

Wyłączniki silnikowe PKE
Do 65A dla trudniejszych i bardziej zaawansowanych aplikacji, np. do silników o ciężkich rozruchach oraz przy wyższych wymaganiach klientów dedykowane są elektroniczne wyłączniki silnikowe PKE.
Wyłączniki te występują w 2 wersjach:
- zaawansowanej, z możliwością komunikacji sieciowej,
- standardowej, bez takiej możliwości.
Cały zakres prądowy od 0,3A do 65A jest pokryty 8 urządzeniami: 3 podstawami: 12A, 32A, 65A oraz 5 wyzwalaczami (zamiast 28 urządzeń w serii PKZ). Zaletą takiego rozwiązania jest możliwość zastosowania go do silników o różnej mocy bez trzymania dużych zapasów magazynowych. W urządzeniu dostępne jest dodatkowo drugie pokrętło umożliwiające regulację klasy wyzwalania od 5 do 20.
Wersja zaawansowana z komunikacją umożliwia:
- odczyt aktualnego prądu silnika (bez dodatkowych urządzeń),
- odczyt informacji o nastawach członu przeciążeniowego Ir oraz klasy wyzwalania,
- możliwość zmiany powyższych nastaw zdalnie,
- predykcję wyzwolenia zabezpieczenia termicznego w oparciu o matematyczny model silnika (informacja o czasie, kiedy nastąpi wyzwolenie przy przeciążeniu silnika),
- zapisywanie i archiwizowanie informacji o przełączeniach i stanie urządzenia (bez dodatkowych styków) oraz o jego wyzwoleniach i źródłach tych wyzwoleń (bez AGM), co umożliwia szybką diagnostykę.

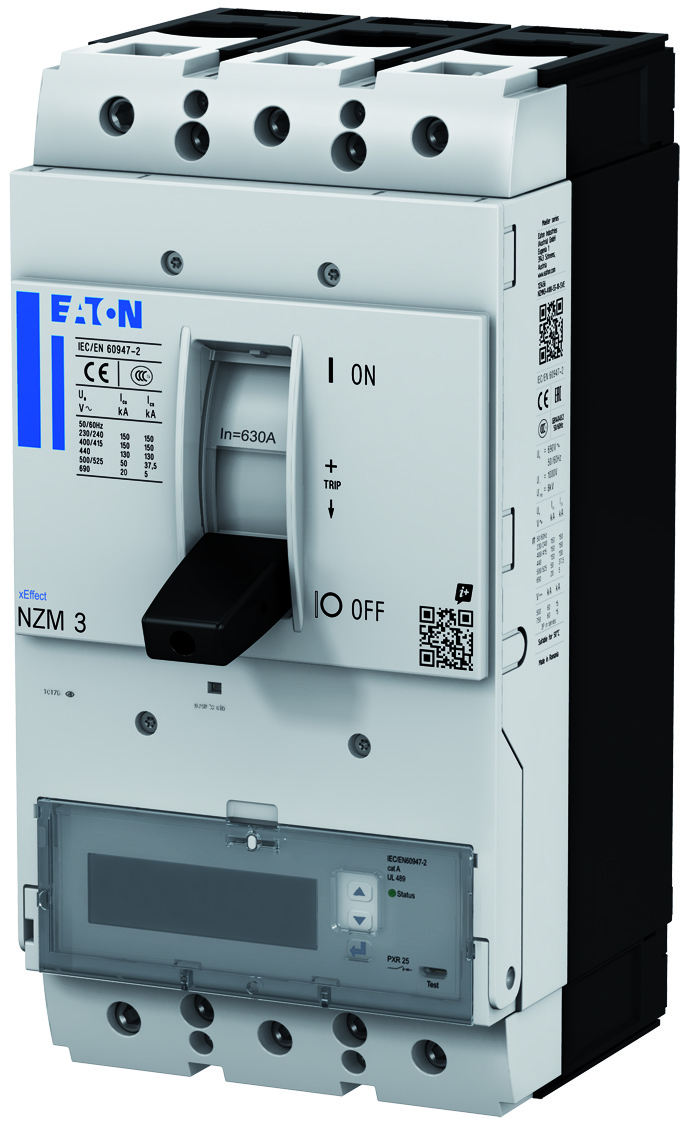

Wyłączniki silnikowe NZM… - MX…
Dla większych prądów do 1400A Eaton oferuje serię elektronicznych wyłączników silnikowych NZM... - MX… (PXR20) oraz cyfrowych NZM... - PMX... (PXR25)
Cechy charakterystyczne tej serii:
- elektroniczny blok zabezpieczeń PXR20 umożliwiający szeroką regulację prądów znamionowych. Przykładowo, model na 140A posiada regulację od Ir=0,4xIn w zakresie 56 - 140A,
- możliwość regulacji klasy wyzwalania poprzez regulację czasu tr (zwłoka podczas rozruchu),
- możliwości regulacji członu zwarciowego bezzwłocznego, np. 2 – 12 * In,
- funkcja pamięci termicznej uniemożliwiająca załączenie silnika na przeciążenie,
- PXR20/25 posiada pełną diagnostykę przez port Micro USB i oprogramowanie PXPM z możliwością zapisu wartości wyzwoleń oraz informację o źródle wyzwolenia,
- komunikacja, np.: Modbus RTU,
- możliwość zainstalowania modułu przekaźnikowego, który może zostać zaprogramowany np. do zrzutów obciążenia w przypadku przekroczenia założonego progu prądu znamionowego,
- cyfrowy blok zabezpieczeń do ochrony silników PXR25 posiada w standardzie wyświetlacz oraz możliwości pomiaru prądu, napięcia, energii itp.,
- PXR25 posiada funkcję odczytującą stan aparatu i wspomagającą przeprowadzanie i planowanie konserwacji.
