Innowacyjny montaż puszek na korytach kablowych

31/10/2022



Innowacyjny montaż puszek na korytach kablowych

Budowa instalacji elektrycznych w budynkach przemysłowych zależy od potrzeb wynikających z ich przeznaczenia. Przewody i kable należy przeprowadzić w taki sposób, aby ochronić je przed uszkodzeniami mechanicznymi oraz zapewnić możliwość ich wymiany bez konieczności naruszania konstrukcji obiektu. Na szybkie doprowadzenie instalacji elektrycznych w dowolne miejsce pozwalają koryta kablowe. Osprzęt łączeniowy i rozdzielczy zastosowany w korytach powinien zapewnić jak najlepsze funkcjonowanie takiej instalacji.

Innowacyjny montaż puszek na korytach kablowych

Przedsiębiorstwo Simet SA   wprowadza na rynek nową serię puszek naściennych o nazwie Fastbox&Hook, ze specjalnym przeznaczeniem do montażu na trasach kab- lowych. Jest to seria puszek innowacyjnych pod względem technologii montażu.



W dnie puszki znajdują się dwa uchwyty do wprowadzenia haków, które umożliwiają łatwy montaż puszki na korycie kablowym. Pozostaje również zintegrowany uchwyt znajdujący się przy dnie korpusu, który po- zwola na tradycyjny montaż puszek za po- mocą śrub lub opasek kablowych (bez używania haków). Otwory na śruby montażowe zostały zwiększone do średnicy Ø6 mm.

Ze względu na posiadany stopień ochrony IP54, puszki zapewniają wysoką ochro- nę przed niekorzystnym oddziaływaniem czynników atmosferycznych. Charaktery- zują się dużą pyłoodpornością i znaczącą ochroną przed skutkami wnikania wody. Materiały, z których wykonano puszki są samogasnące, bezhalogenowe i odporne na żar do 650oC (Badanie pętlą żarową). Puszki mają wymiary: NS5 75x75 mm, NS6 85X85 mm, NS7 100x100 mm, a NS8 45x85 mm. Za pomocą haków moż- na mocować wszystkie puszki poza NS8. Puszki spełniają wymagania bezpieczeństwa określone w normach PN-EN 60670-22, PN-EN60670-1. Jakość puszek została po- twierdzona pozytywnymi wynikami badań wykonanymi przez BBJ.



Seria puszek

Do serii Fastbox&Hook należą puszki: NS5, NS6, NS7, NS8 oraz hak HNS. Korpus puszek wykonany jest z polietylenu (PE). Samozatrzaskowa pokrywa z polipropyle- nu (PP) sprawia, że po zamknięciu korpus puszki jest sztywny. Gładka powierzchnia pozwala na umieszczenie na niej czytelne- go opisu instalacji. Hak wykonany został z poliamidu (PA6). W korpusie znajdują się okrągłe, stożkowate dławnice do wprowa- dzania rur, przewodów czy peszli elektroi- stalacyjnych.

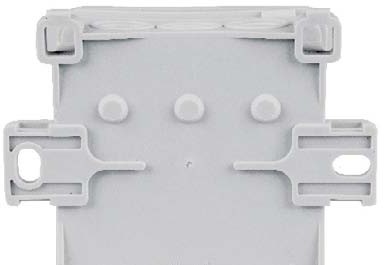

 Fot. 1. Uchwyty w dnie puszki do zamocowania

Innowacyjny montaż puszek na korytach kablowych

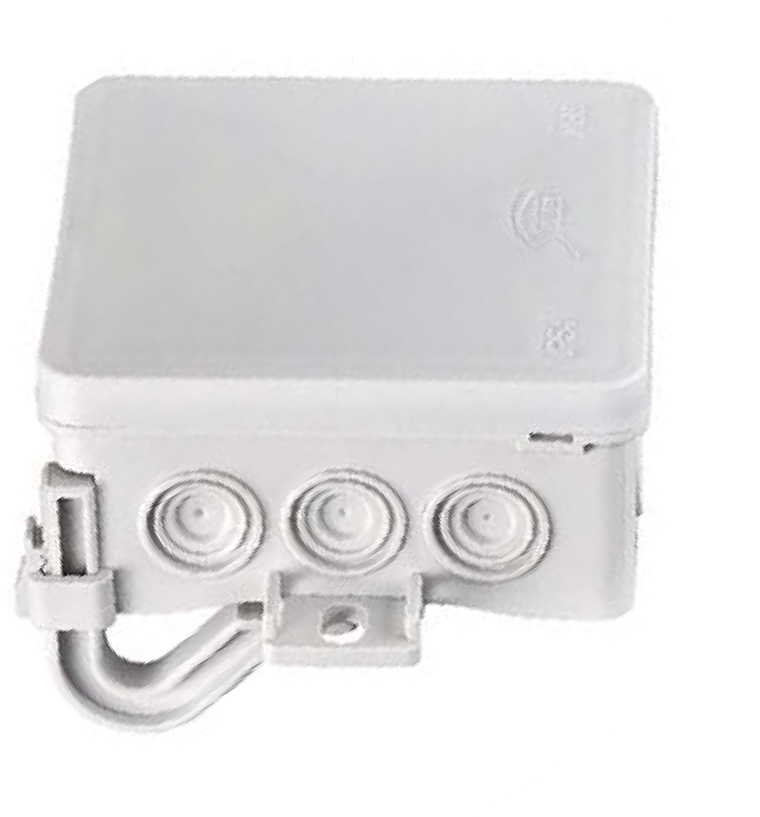

 Fot. 2.  Zdjęcie puszki NS6 z hakami.

Innowacyjny montaż puszek na korytach kablowych

Nie bez znaczenia jest rodzaj tworzywa, z którego został wykonany hak- poliamid (PA6). Zwiększona wytrzymałość mechaniczna PA6 sprawia, że puszka jest zamocowana sztywno na korycie. Wyjąt- kowe właściwości termiczne, odporność chemiczna i wysoka odporność na korozję powodują, że system mocowania do trasy jest stabilny i nie ulegnie zniekształceniu. Największą zaletą tego tworzywa jest sta- łość i niezmienność kształtu w wysokich temperaturach.

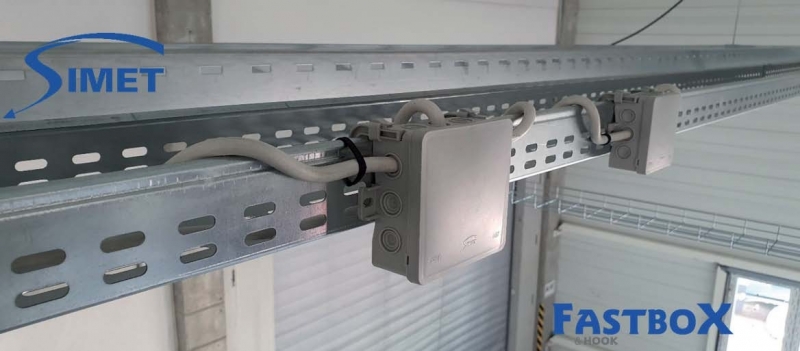

Puszkę  naścienną z serii Fastbox&Hook wyposażoną  w   haki z łatowścią możemy wpasować do trasy kablowej bez konieczności przesuwania kabli w korycie. Ponadto montaż puszek do trasy za pomocą haków w żaden sposób nie uszkadza powłoki kabli. Innowacyjny sposób montażu zajmuje instalatorowi mniej niż 10 sekund. Dwa haki umieszczamy w specjalnych ot- worach w dnie puszki, zaczepiamy puszkę z hakami o brzeg koryta, następnie dociska- my haki do korpusu puszki. Sposób montażu został zastrzeżony w Urzędzie Patentowym.

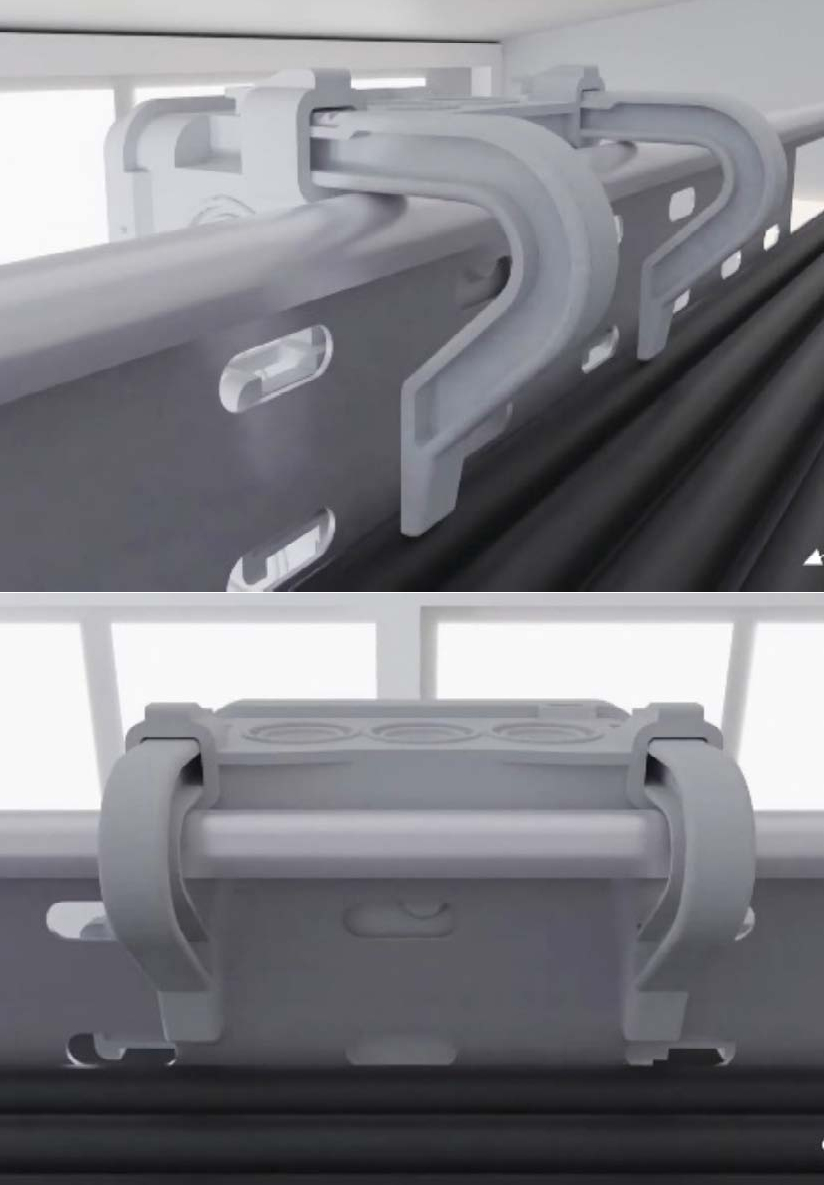

 Fot. 3. Montaż puszki NS za pomocą haków na korycie kablowym.

Innowacyjny montaż puszek na korytach kablowych



 Fot. 4. Hak – HNS.

Innowacyjny montaż puszek na korytach kablowych








Korzyści z użycia haka – montaż w mniej, niż 10 sekund
Uwarunkowania projektowania i monta- żu instalacji elektrycznych w budynkach i przemyśle ulegają ciągłym zmianom. Zwiększają się też wymagania dotyczące bezpieczeństwa pracy.                Montaż instalacji elektrycznych w korytach kablowych często odbywa się na dużych wysokościach, przez co obarczony jest wysokim ryzykiem bez- pieczeństwa pracy. Puszki NS5, NS6 i NS7 wraz z hakami HNS gwarantują szybki, pewny i niezawodny montaż na korycie



Na rynku dostępnych jest wiele puszek na- ściennych różniących się parametrami. Puszki z serii Fastbox&Hook, na tle innych puszek naściennych dostępnych na rynku, wyróżniają się korzystną relacją jakości do ceny. W wy- niku innowacyjnej technologii montaż za po- mocą haka HNS jest wartością dodaną w od- niesieniu do poprzedniej serii puszek Fastbox.
